금속 미세조직 분석 _ 광학현미경 분석법 - 전처리 단계 : 절단 / 마운팅

1. Overview

시편 전처리 – 절단(Cutting)과 마운팅(Mounting)

금속 미세조직 분석에서 가장 많이 활용되는 분석 방법은 광학현미경(Optical Microscope) 을 이용한 금속 조직 분석이다.

금속 조직 분석은 일반적으로 다음과 같은 단계로 진행된다.

 1) 시편 전처리 (Sample Preparation)

 2) 광학현미경을 이용한 조직 관찰

 3)이미지 분석 소프트웨어를 이용한 데이터 분석

이 중에서도 시편 전처리 과정은 전체 분석 품질을 결정하는 매우 중요한 단계이다.

전처리가 제대로 이루어지지 않으면

• 실제 조직이 손상되거나
• 연마 변형(deformation)이 발생하거나
• 조직 경계가 왜곡되어

정확한 분석 결과를 얻기 어렵게 된다.

따라서 금속 조직 분석에서는 절단 → 마운팅 → 연마 → 부식 → 관찰의 과정이 체계적으로 이루어져야 한다.

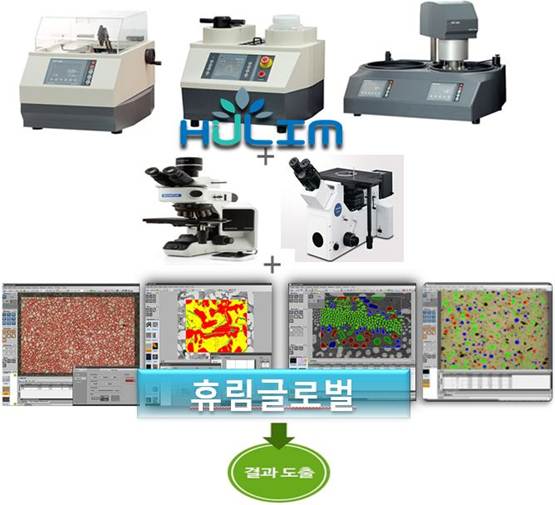

2. 금속 미세조직 분석에 필요한 장비 및 구성

금속 조직 분석을 위해서는 다음과 같은 장비와 소모품이 필요하다.

분석 장비 구성

 1) 절단기 (Cutting Machine) :  분석할 시편을 적절한 크기로 절단

 2) 마운팅기 (Mounting Press) : 연마 및 관찰을 위한 시편 제작

 3) 연마 / 폴리싱 장비 : 시편 표면 평탄화

 4) 부식액 (Etchant) :  미세 조직 형성

 5) 광학현미경 :  조직 관찰

 6) 이미지 분석 소프트웨어 :  데이터 분석

대표적인 분석 항목

• Grain Size (입도 분석)
• Phase Analysis (상 분석)
• Particle Analysis
• Cast Iron Analysis (주철 분석)

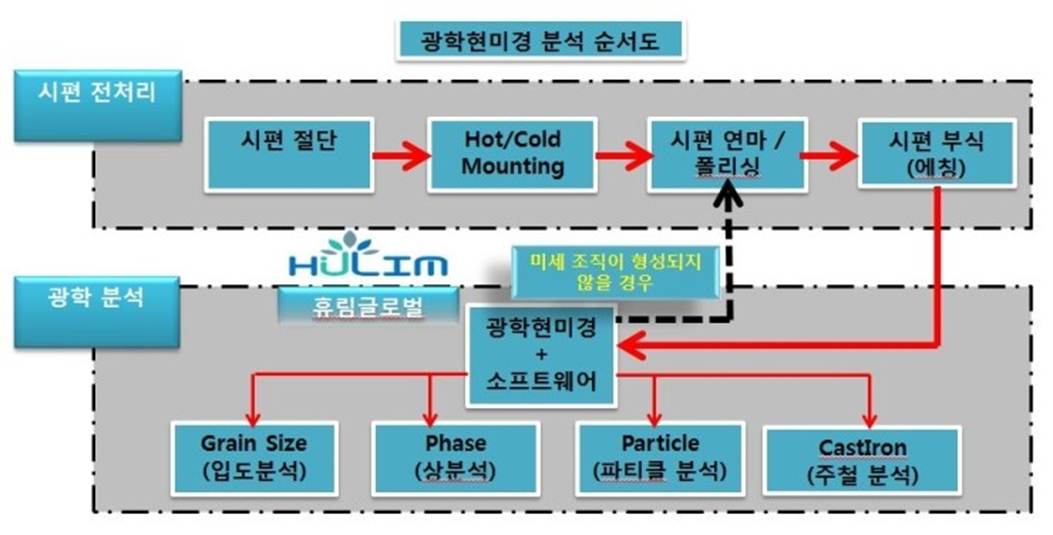

3. 금속 미세조직 분석 전체 작업 흐름

금속 조직 분석은 일반적으로 다음과 같은 순서로 진행된다.

4. 시편 절단 (Sample Cutting)

금속 조직 분석의 첫 번째 단계는 시편 절단이다.

분석 대상 부품은 대부분 크기가 크거나 형상이 복잡하기 때문에 현미경 분석에 적합한 크기로 절단하는 과정이 필요하다.

일반적으로 금속 조직 분석 시편의 크기는

• 직경 : 약 25 mm ~ 40 mm
• 두께 : 약 10 mm 내외

정도가 많이 사용된다.

절단 과정에서 가장 중요한 요소는 다음과 같다.

• 조직 손상 최소화
• 열 발생 최소화
• 절단면 변형 최소화

절단 과정에서 과도한 열이 발생하면 금속 조직이 변형되거나 열 영향층(Heat Affected Zone)이 발생할 수 있기 때문이다.

따라서 금속 조직 절단에서는 냉각수 사용이 매우 중요하다.

1) 절단기 종류

금속 조직 분석에 사용되는 절단기는 크게 두 가지로 나누어진다.

① Abrasive Cutter

Abrasive Cutter는 연마 휠(Abrasive wheel) 을 이용하여 절단하는 방식이다.

특징

• 비교적 큰 시편 절단 가능
• 절단 속도가 빠름
• 장비 비용 비교적 저렴

하지만 절단면이 다소 거칠기 때문에 연마 작업 시간이 길어질 수 있다.

Abrasive Cutter를 사용한 경우에는 보통 #180 또는 #240 샌드페이퍼부터 연마 작업을 시작한다.

② Diamond Cutter

Diamond Cutter는 다이아몬드 절단 휠을 사용하여 절단하는 방식이다.

특징

• 절단면이 매우 깨끗함
• 조직 손상 최소화
• 정밀 분석에 유리

Diamond Cutter로 절단한 경우에는 #400 정도의 샌드페이퍼부터 연마를 시작할 수 있어 전체 작업 시간을 줄일 수 있다.

또한

• 전자 부품
• 미세 구조 분석
• 반도체 재료

등 정밀 분석이 필요한 시편에서 많이 사용된다.

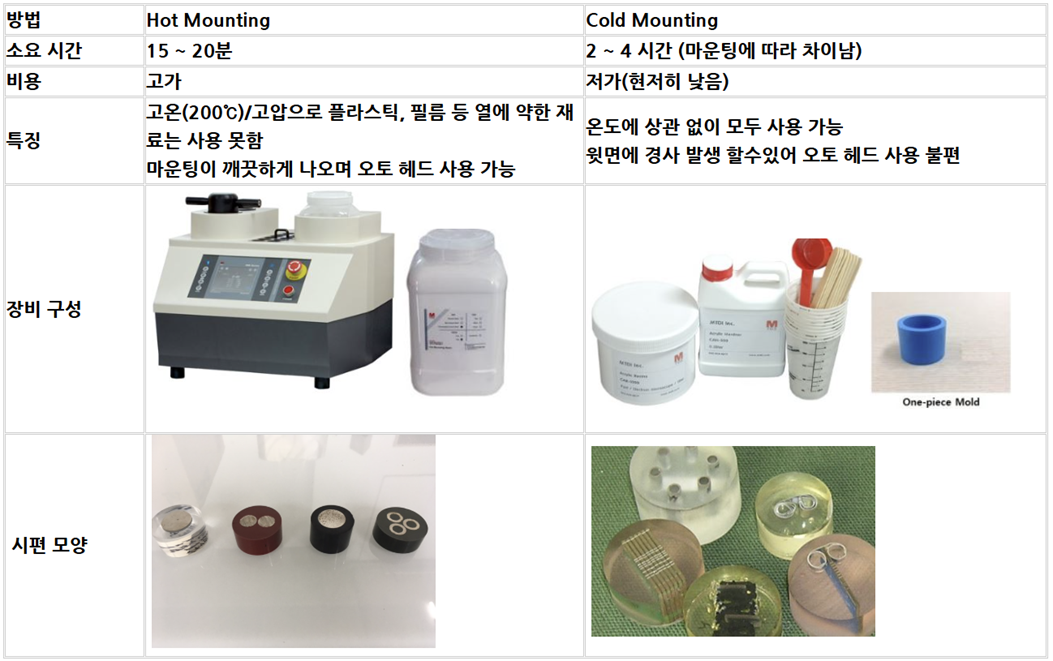

2) 마운팅 (Mounting)

절단된 시편은 연마 및 폴리싱 작업을 수행하기 위해 마운팅(Mounting) 작업을 진행한다.

마운팅은 시편을 레진(resin) 으로 감싸 고정하는 과정이다.

마운팅의 목적은 다음과 같다.

• 작은 시편 취급 용이
• 모서리 보호
• 연마 작업 안정화
• 현미경 관찰 안정성 확보

특히 작은 시편이나 얇은 시편의 경우 마운팅 과정이 필수적이다.

Summary

전처리 단계에서 절단과 마운팅의 중요성

금속 조직 분석에서 절단과 마운팅 단계는 단순한 준비 작업이 아니라 전체 분석 품질을 좌우하는 핵심 과정이다.

특히 다음과 같은 요소가 매우 중요하다.

• 조직 손상 최소화
• 절단 열 영향 최소화
• 마운팅 평탄도 확보
• 시편 모서리 보호

이러한 전처리 과정이 정확하게 이루어져야 이후 단계인

• 연마
• 폴리싱
• 부식
• 조직 관찰

에서 정확한 결과를 얻을 수 있다.
