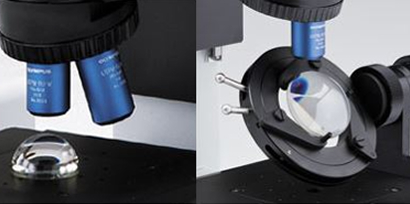

- 전용 대물렌즈를 통한 반경 17um ~ 70um 영역의 반사율 측정
제품정보
분광광도계
Micro-Spectrophotometer
USPM-RU-W

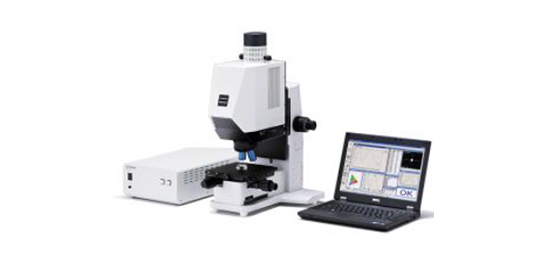

근적외선 마이크로 분광 광도계
주요특징
1 17um ~70um의 반경 범위를 가진 미세 영역의 반사도 측정
2 반사성, 컬러및필름 두께를 위한 렌즈 코팅 평가 측정 (카메라 렌즈, 안경렌즈 등)
3 반사도와 미세 전자부분의 필름 두께 측정 ( LED 패키지, 프린트된 서킷 보드 등)
4 평면 광학 요소의 반사성, 필름 두께. 투과성 측정 (LCD 컬러 필터, 광학필름)
5 45도 입사각에서의 광학 원료의 반사성 측정 (프리즘 등)
반사율 측정
막두께 측정
- 50nm ~ 10um의 단층 또는 다층막 측정

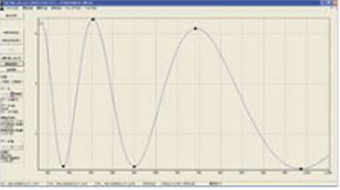

Peak Valley 방법

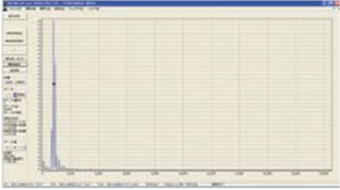

퓨리에 변환 방법

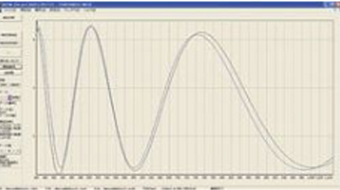

Curve Fit 방법

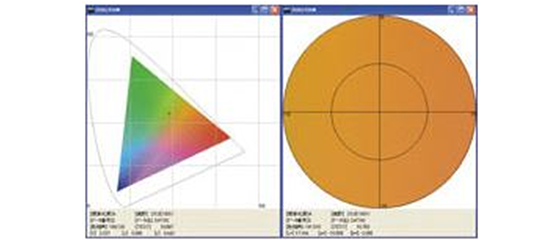

색좌표 분석
- XY색좌표 및 L*a*b 색좌표 표시 (단 측정 가능 광 SPOT 범위 반경 2mm 이내)
옵션 사항
- 투과율 측정 (구면 투과율 측정 불가)
- 45도 입사각에서 반사성 측정 (프리즘, 거울)
주요사양
| 모델 | USPM-RU-W |
|---|---|
| 측정기능 | 반사율, 막두께, 색측정 / 옵션: 투과율, 입사각 45도 반사율 |
| 측정 파장 | 380nm ~ 1,050nm |
| 반사율 반복성(3σ) | 10x , 20x : ±0.02% 이하(430-1010nm) / ±0.2% 이하( 상기 외) |
| 40x : ±0.05% 이하(430-950 nm) / ±0.5% 이하(상기 외) | |
| 투과율 / 45도 반사성 반복성 | ±0.3% 이하(430-1010nm) / ±1.0% 이하(상기 외) |
| 모델 | USPM-OB10X | USPM-OB20X | USPM-OB40X |
|---|---|---|---|
| 배율 | 10x | 20x | 40x |
| NA | 0.12 | 0.24 | 0.24 |
| 측정 영역 | 70um | 34um | 17um |
| 초점 거리 | 14.3mm | 4.2mm | 2.2mm |
| 시료 곡률 반경 | ±5mm ~ | ±1mm ~ | ±1mm ~ |
| 측정 가능 두께 | 1mm 이상 | 0.5mm 이상 | 0.2mm 이상 |
