금속 미세조직 분석의 개요

1. 배경 / 개요 (Overview)

금속 재료로 제작된 제품이나 부품의 품질은 단순히 외관만으로 판단하기 어렵다.
외관상 동일하게 보이는 제품이라 하더라도 실제 사용 환경에서는 수명, 강도, 내구성 등에서 큰 차이를 보이는 경우가 많다.

특히, 동일한 부품을 비교할 때 외형이나 치수는 동일하지만 성능과 수명에서 차이가 발생하는 경우가 종종 있다.

이러한 차이는 대부분 재료 내부의 미세 조직(Microstructure)에 의해 발생한다.

금속 재료는 단순한 균일 구조가 아니라 다음과 같은 요소들로 구성된 복합적인 구조를 가지고 있다.

• 결정립 (Grain)
• 결정립 경계 (Grain Boundary)
• 상(Phase)
• 석출물 (Precipitate)
• 공공 및 전위 등의 격자 결함 (Lattice Defect)

이러한 미세조직의 형태와 분포 상태는 금속의 기계적 성질, 물리적 성질, 화학적 안정성에 직접적인 영향을 미친다.

따라서 금속 재료의 특성을 이해하고 품질을 평가하기 위해서는 금속 미세조직 분석(Metallographic Analysis) 이 매우 중요한 역할을 한다.

2. 금속 미세조직 분석의 목적

금속 및 합금의 특성은 다음과 같은 요소에 의해 크게 영향을 받는다.

• 결정립의 크기와 분포
• 결정립의 집합 상태
• 상(Phase)의 분포
• 격자 결함의 양과 상태
• 원자의 배열 구조

이러한 요소들은 다음과 같은 재료 특성과 직접적인 관계가 있다.

• 강도 (Strength)
• 경도 (Hardness)
• 인성 (Toughness)
• 피로 수명 (Fatigue Life)
• 내식성 (Corrosion Resistance)
• 전기 및 열 전도성

따라서 금속 미세조직 분석의 주요 목적은 다음과 같다.

1. 재료의 내부 구조 확인
2. 열처리 상태 분석
3. 제조 공정 평가
4. 재료 결함 및 파손 원인 분석
5. 기계적 성질과 조직 구조의 상관관계 분석

즉, 금속 미세조직 분석은 재료 특성을 이해하고 제품의 신뢰성을 평가하는 핵심적인 분석 기술이라 할 수 있다.

3. 금속 미세조직 분석 방법

금속 미세조직 분석에서 가장 중요한 과정은 시료 전처리(Sample Preparation) 이다.

관찰하고자 하는 실제 구조는 매우 미세하기 때문에 전처리 과정에서 다음과 같은 문제가 발생할 수 있다.

• 연마 과정에서 조직 변형
• 표면 손상
• 과도한 부식
• 실제 조직이 가려지는 현상

따라서 시편 연마, 폴리싱, 에칭 등의 전처리 과정이 적절하게 수행되어야 정확한 조직 관찰이 가능하다.

일반적으로 금속 미세조직 분석은 다음과 같은 방법을 이용한다.

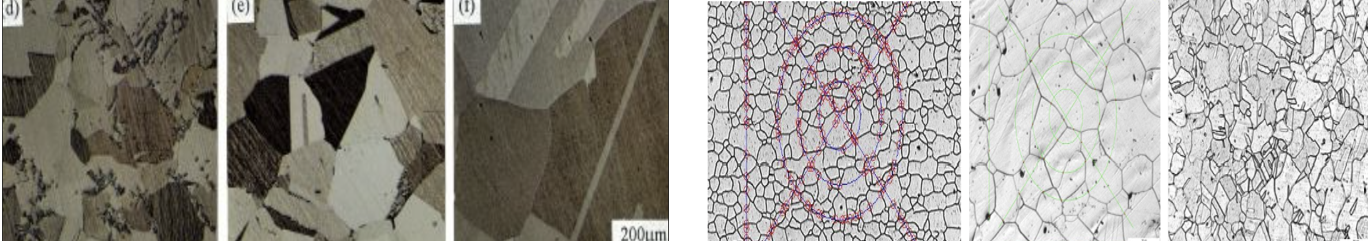

① 금속 현미경 조직 검사 (Optical Metallography)

금속 현미경을 이용한 조직 분석은 가장 기본적인 금속 조직 분석 방법이다.

금속 시편을 연마 및 폴리싱하면 표면이 매우 평탄해지며 거울과 같은 상태가 되지만, 이 상태에서는 내부 조직을 관찰하기 어렵다.

따라서 에칭(Etching) 이라는 화학적 부식 과정을 통해 특정 조직을 선택적으로 부식시켜 미세조직을 드러내게 된다.

일반적인 분석 과정은 다음과 같다.

분석 순서

시편 절단
 → 시편 마운팅
 → 연마 (Grinding)
 → 폴리싱 (Polishing)
 → 에칭 (Etching)
 → 현미경 관찰

금속 현미경을 이용한 분석의 특징은 다음과 같다.

• 비교적 간단한 분석 방법
• 조직 전체 형태 확인 가능
• 결정립 크기 분석 가능
• 열처리 조직 관찰 가능

일반적으로 약 50배 ~ 1000배 정도의 배율에서 관찰이 이루어진다.

② 전자현미경 조직 검사 (SEM Analysis)

보다 정밀한 미세조직 분석이 필요한 경우 전자현미경(SEM : Scanning Electron Microscope) 이 사용된다.

SEM은 전자빔을 이용하여 시료 표면을 스캔하면서 이미지를 얻는 방식으로 광학현미경보다 훨씬 높은 해상도를 제공한다.

SEM 분석의 특징은 다음과 같다.

• 매우 높은 해상도
• 미세 조직의 상세 관찰 가능
• 미세 결함 분석 가능
• 조성 분석 가능 (EDS 분석)

특히 다음과 같은 분석에 매우 유용하다.

• 석출물 분석
• 미세 균열 분석
• 파손 원인 분석
• 상 분포 분석

SEM의 관찰 배율은 일반적으로 수백 배 ~ 수십만 배 까지 가능하다.

또한 필요에 따라 Replica Method(레플리카 방식) 을 이용하여 미세조직을 복사한 후 관찰하기도 한다.

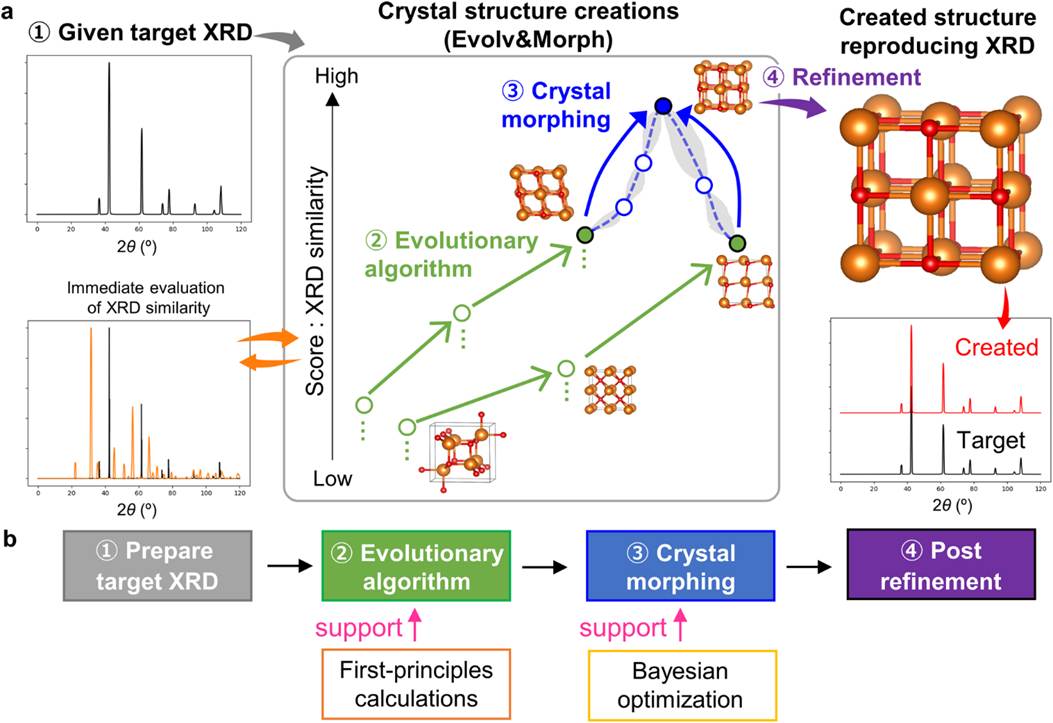

③ X-Ray 조직 분석 (X-Ray Diffraction)

X-Ray 분석은 금속의 결정 구조(Crystal Structure) 를 분석하는 대표적인 방법이다.

X-Ray 회절(XRD : X-Ray Diffraction) 분석은 금속 내부의 원자 배열 구조에 따라 발생하는 회절 패턴을 이용하여 다음과 같은 정보를 얻을 수 있다.

• 결정 구조 분석
• 상(Phase) 분석
• 잔류 응력 분석
• 결정립 크기 추정

특히 다음과 같은 분석에 많이 활용된다.

• 합금 상 분석
• 열처리 상태 분석
• 재료 상 변화 분석
