표면거칠기 파라메타 종류_1

1. Overview

표면 거칠기 파라메타는 어떤 프로파일을 기준으로 계산하느냐에 따라 세 가지로 구분된다.

2. 파라메타 형식 및 종류

1)  Rp / Pp / Wp – 최대 산(Peak) 높이

    정의 : 기준 길이(Sampling length) 내에서 가장 높은 산의 높이(Zp)

- 수식 개념

   Rp = max(Zp) (평균선 기준 위쪽 최대 높이)

- 의미

• 가장 튀어나온 부분
• 접촉·마모 시작점
• 스크래치 위험성 판단

- 예제

  같은 Ra = 1.0 µm인 두 표면:

👉 Ra는 같지만 B는 초기 마모 위험 ↑

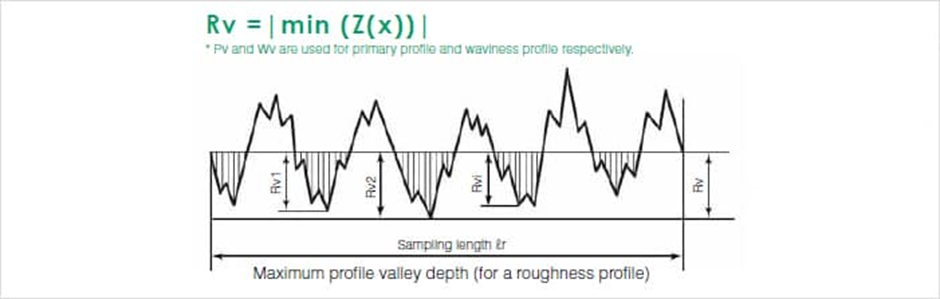

2) Rv / Pv / Wv – 최대 골(Valley) 깊이

정의 : 기준 길이 내에서 가장 깊은 골(Zv)

- 의미

• 윤활 저장 능력
• 코팅 균일성
• 밀봉 성능

- 예제

👉 깊은 단일 결함이 전체 기능에 치명적일 수 있음

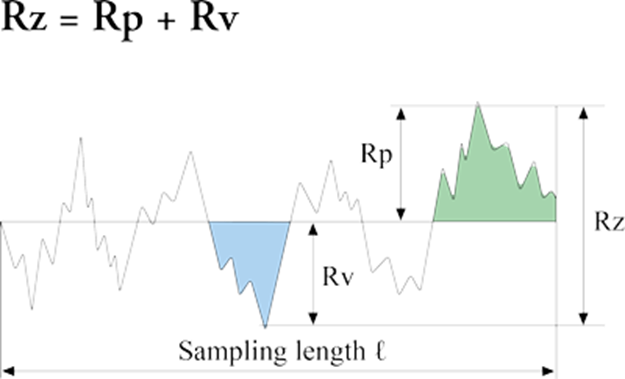

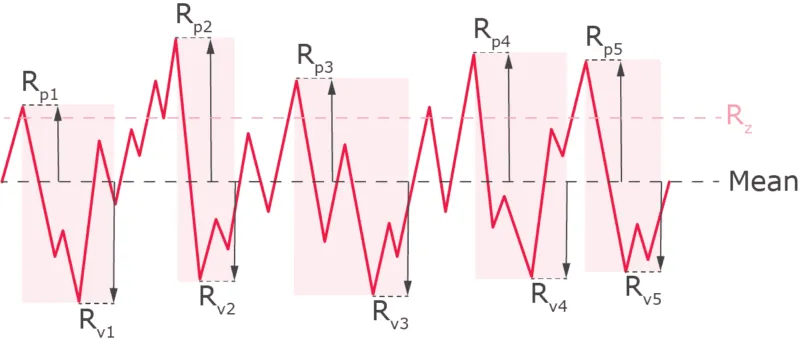

3) Rz / Pz / Wz – 최대 높이

 정의 : 기준 길이 내에서

           Rz = Rp + Rv

- 의미

• 표면의 “전체 진폭”
• 극단값 민감
• 결함 검출에 유리

- 예제

   👉 Ra는 같아도 Rz는 3배 차이

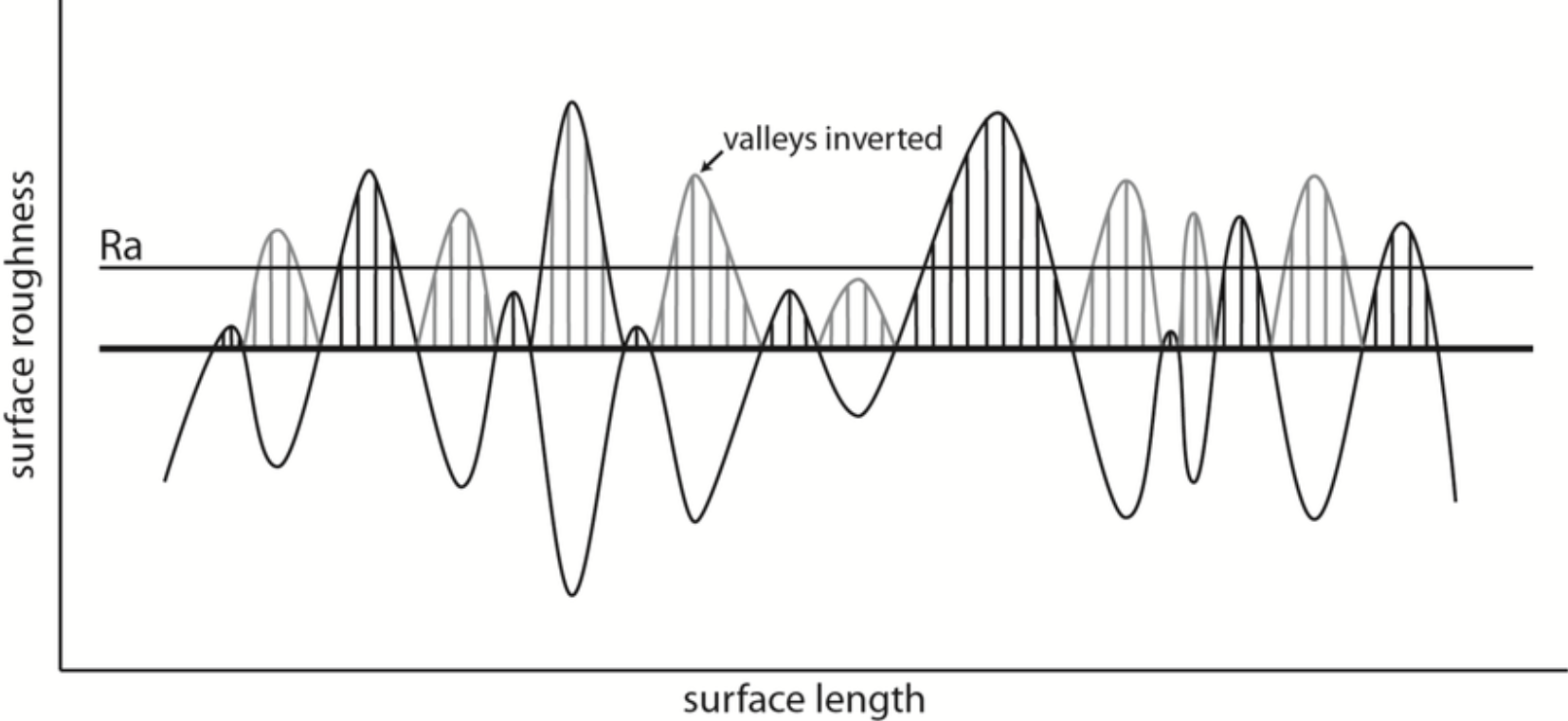

4) Ra / Pa / Wa – 중심 평균 거칠기

정의 : 평균선 기준 절대값 평균

- 의미

• 가장 널리 쓰이는 파라메타
• 전체 거칠기 평균 수준

- 한계

• 피크/밸리 분포 반영 X
• 간격 반영 X
• 방향성 반영 X

 👉 “가장 기본이지만 가장 불완전한 지표”

5) Rt / Pt / Wt – 전체 높이

정의 : 평가 길이(Evaluation length) 내 가장 높은 산과 가장 깊은 골의 차

- Rz와의 차이

Rt ≥ Rz

3. 통합 예제

동일 표면, λc = 2.5 mm 조건

 👉 Ra만 보면 동일
 👉 Rz, Rt 보면 완전히 다른 표면

Summary

1. Ra는 평균
   2. Rp/Rv는 극단값
   3. Rz는 진폭
   4. Rt는 가장 큰 전체 높이
   5. 파라메타는 목적에 맞게 조합해야 의미가 있다
